    ZX1376X-25A

    產品簡介： . . .
    簡要說明 / INSTRUCTIONS

    簡要說明

            ZX1376X是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，25A時輸出電壓高達11V，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活；內建比較器，方便組建到電感器檢測的自動化生產線。ZX1376型號僅含0～25A直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。

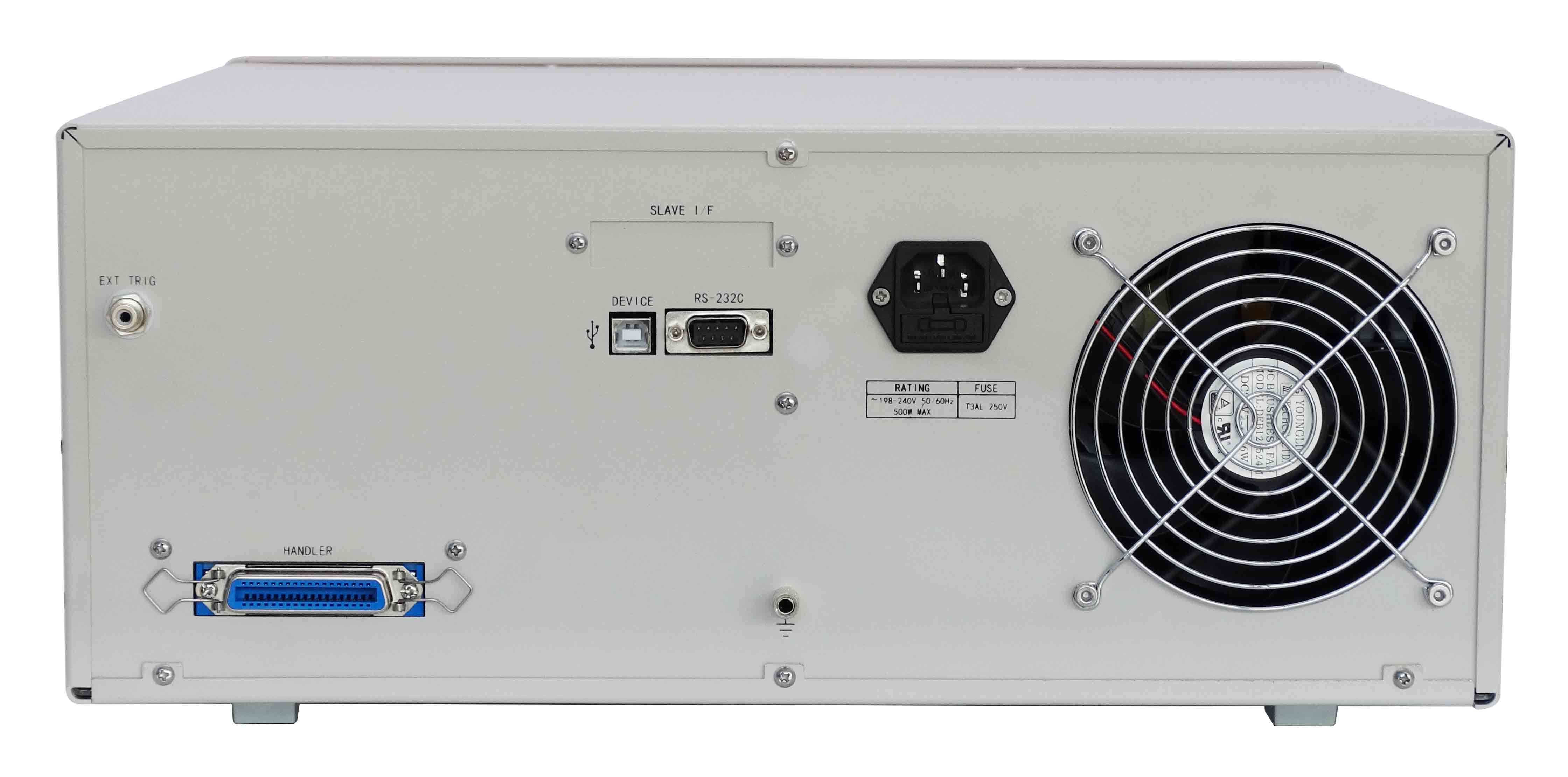

    多種接口

    ● USB DEVICE接口無需安裝軟件即可上次數據到電腦

    ● 可通過RS232C接口用SCPI指令受控于外部LCR表

    ● 10檔比較分選Handler接口

    DSC01221

    性能特點 / PERFORMANCE

    ● 提供單臺0-25A恒流輸出

    ● 0.25mA精細的電流步進

    ● 0Hz-2MHz頻率響應

    ● 單一電流、步進掃描兩種電流輸出方式

    ● 圖形化操作,中英文界面

    技術參數 / PARAMETER
    型號ZX1376ZX1376X
    顯示7" LCD7" LCD
    操作實體按鍵+腳控開關實體按鍵+腳控開關
    支持測量頻率0Hz-2MHz
    電流范圍0-25A0-25A
    電流量程0mA-1.000A, 1.000A-5.000A, 5.0A-25A
    步進0.25mA, 1.25mA, 6.25mA
    掃描調整時間4ms-3600s10ms-3600s
    ***大輸出電壓11V（所有電流情況下均可輸出11V電壓!!!）
    ***大允許直流電阻Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明）
    ***大允許電感量Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明）
    量程方式自動
    啟動及停止控制方式START/STOP實體按鍵、4種腳控、總線
    連續加載***大電流時間保守2-3h，不間斷輸出
    功能儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等
    接口SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB（選件）
    電源要求電壓：100～120 Vac或198～242 Vac
    頻率：46～64 Hz，功率大于50 VA
    溫度濕度0℃～40℃，相對濕度≤75%
    體積(WxHxD)430mmx178mmx465mm
    重量（凈重）19Kg


    技術參數
    型號ZX1376X電橋功能參數
    測試頻率50Hz～200kHz，
    1.2萬多個頻率點
    測試參數C、L、X、B、R、G、D、Q、ESR、Rp、θ、
    |Z|、|Y|、P
    測試電平10mV-2Vrms
    基本準確度0.05% 精度表為準
    測試速度快速:50次/秒、中速20次/秒、慢速6次/秒
    (1kHz以上頻率)
    顯|Z|，Ｒ,Ｘ0.01 mΩ ～ 99.9999MΩ
    示|Y|，G，B0.00001μS～99.9999S
    范C0.00001pF～9.99999F
    圍D0.00001～9.99999

    		DCR0.01mΩ～99.9999MΩ

    		L0.00001μH～99999.9H

    		Q0.01～99999.9

    		θ(RAD)-3.14159～3.14159

    		θ(DEG)-179.999 °～179.999°

    		Δ%-99.999%～99.999%
    信號源輸出抗30Ω、100Ω、10/CC
    量程方式自動、保持
    觸發方式內部、手動、自動、外部、總線
    校準功能開路/短路,全頻清零、點頻清零
    等效電路串聯、并聯
    比較器三檔分選，BIN0～BIN2
    PASS、HI、LOW(PASS/FAIL LED顯示)


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

    ● ZX1376 ***大25A, 直流偏置電流源

    ● ZX1376X ***大25A, 電橋偏流一體機

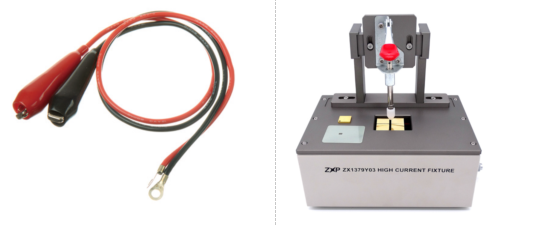

    主要附件 / ENCLOSURE


    上一篇：ZX8510BT
    下一篇：ZX8511DN LCR數字電橋
