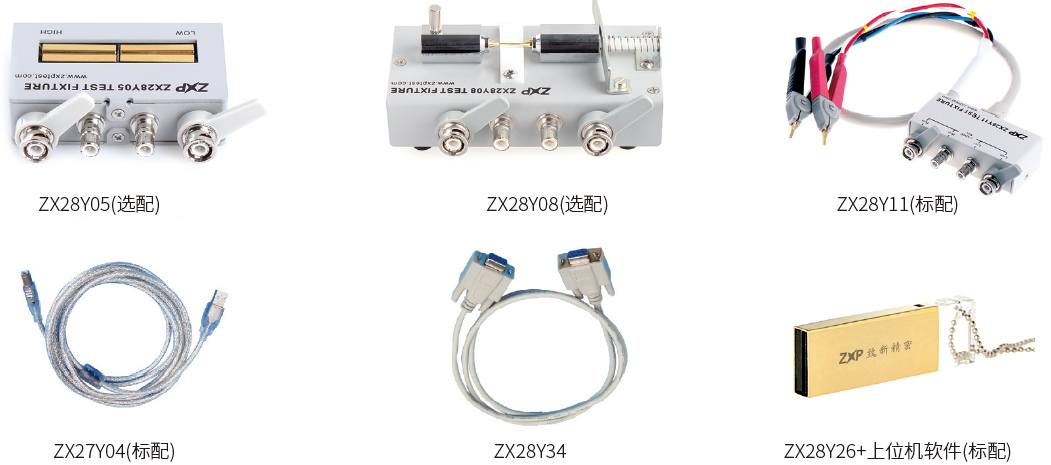

配置常州致新精密阻抗分析電腦軟件，功能更強大

　　●通過導納圓和對數曲線判斷產品缺陷一目了然

　　●測試數據可在電腦上存儲、打印，可對數據溯源

　　●可打印阻抗掃描曲線圖形，方便送樣分析和存檔

　　●一鍵啟動測試功能，操作簡單，生產效率高

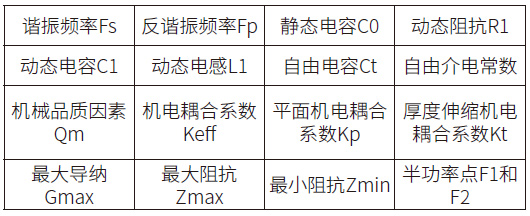

阻抗分析軟件可以測量的參數

阻抗分析軟件測量結果

　　ZX70A/80A阻抗分析儀可以測量和評定壓電陶瓷片、壓電換能器、蜂鳴片等各種器件、設備的參數和性能優劣。通過阻抗-相位-頻率曲線圖和導納圓進行判斷，一目了然。

　　正常產品的阻抗-相位-頻率曲線圖和導納圓如下圖所示：

豐富的數據保存和圖像保存功能

　　●新建參數結果

　　用于新建一個EXCEL文檔保存測試的諧振頻率、反諧振頻率、諧振阻抗等參數。

　　●打開參數結果

　　用于打開查看保存的EXCEL文檔

　　●保存掃頻數據

　　用于保存掃描過程中測得的R-X值

　　●保存掃描圖形

　　用于保存掃描的圖形

　　●保存設置條件

　　用于保存本次設置好的掃描測量條件，下次使用時可直接調用。

　　●加載設置條件

　　用于根據文件名調用以前用過的測量文件。

　　阻抗曲線和導納圓在超聲器件的加工、生產過程中的應用如下：

　　●換能器：導納圓不能出現寄生圓，諧振頻率盡可能接近設計頻率，動態阻抗要低，品質因素Qm要接近設計要求，電容要與電路匹配。

　　●壓電陶瓷片：可以直接從導納圓圖和對數坐標判斷器件優劣，如果陶瓷片內部出現分層，或者出現裂紋，對數曲線將出現多峰。導納圓圖上出現多個寄生小圓。

　　●變幅桿：設計、加工和裝配是否合理或有缺陷，直接從導納圓圖上可以明顯地可以看到。

　　●超聲波焊接機：生產加工時，利用導納圓的結果分析焊接機的狀態，通過參數和圖形分析，找到焊接機存在的問題。

　　●超聲清洗機：生產和加工時，振動子的選擇要求其振動性能盡可能一致(帶寬、品質因數、諧振頻率、動態阻抗)。在導納圓圖上，盡可能沒有寄生圓或在諧振點附近沒有寄生圓。通過導納圓可以對換能器的制造、來料檢驗、粘接后的換能器、清洗機進行阻抗特性分析和測量。清洗機的整機測量可以標定機器的諧振頻率和靜態電容，以便匹配電源，可以分析其新的諧振點、注水后的阻抗、電容及整機的振動模態的特性。

上下限方便判斷產品合格與否

　　多種坐標特性圖

　　常州致新阻抗分析電腦軟件主要可以提供以下坐標特性圖：

　　(1)阻抗坐標系RXF坐標曲線

(2) 對數坐標系
